32 G R A S S N P O N E NOVA PRO ONE REELINKI BL = NL - 19 185
Pohjan pituus BL = Laatikon nimellismitta -19mm RWH

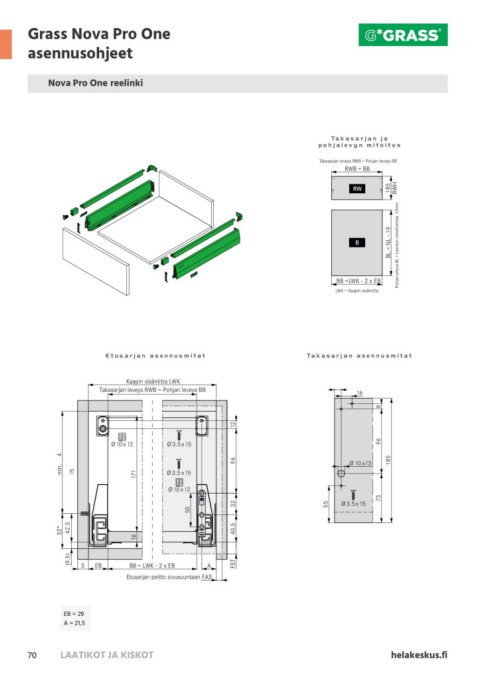

Grass Nova Pro One Ta k a s a r j a n j a
asennusohjeet pohjalevyn mitoitus

Grass NP Takasarjan leveys RWB = Pohjan leveys BB

Nova Pro One reelinki RWB = BB
RW
2
BB

BB =LWK - 2 x EB

LWK = Kaapin sisämitta

Etusarjan asennusmitat Ta k a s a r j a n a s e n n u s m i t a t
16
Kaapin sisämitta LWK
Takasarjan leveys RWB = Pohjan leveys BB Ø 10 x13
Ø 3.5 x 15
Ø 10 x 12 Ø 3.5 x 15 96 12 96 8

min. 4 Ø 3.5 x 15 185
15 Ø 10 x 12
16 171
40.5 32 55 73

50

52*
42.5

(9.5) S EB BB = LWK - 2 x EB A FST

Etusarjan peitto sivusuuntaan FAS

EB = 29 www.helatukku.com
A = 21,5
helakeskus.fi
70 LAATIKOT JA KISKOT
