Page 311 - Helakeskus kuvasto 2024
P. 311

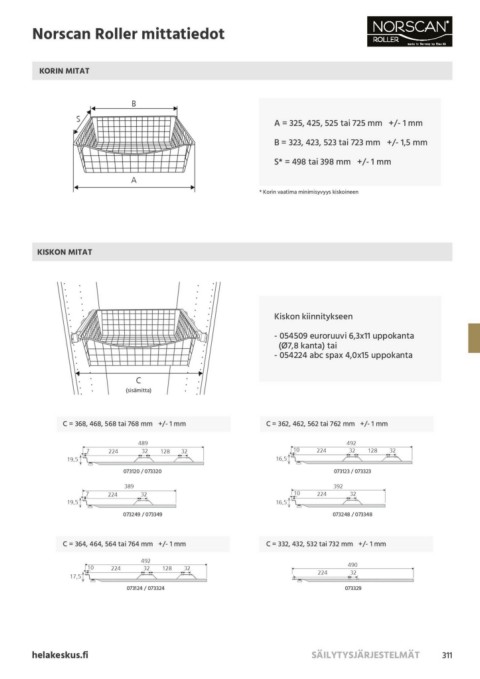

Norscan Roller mittatiedot
KORIN MITAT
A = 325, 425, 525 tai 725 mm +/- 1 mm
B = 323, 423, 523 tai 723 mm +/- 1,5 mm
S* = 498 tai 398 mm +/- 1 mm
* Korin vaatima minimisyvyys kiskoineen
KISKON MITAT
(sisämitta) Kiskon kiinnitykseen
- 054509 euroruuvi 6,3x11 uppokanta
C = 368, 468, 568 tai 768 mm +/- 1 mm (Ø7,8 kanta) tai
- 054224 abc spax 4,0x15 uppokanta
073120 / 073320
073249 / 073349 C = 362, 462, 562 tai 762 mm +/- 1 mm
C = 364, 464, 564 tai 764 mm +/- 1 mm 073123 / 073323
073248 / 073348
073124 / 073324
C = 332, 432, 532 tai 732 mm +/- 1 mm
073329
helakeskus.fi SÄILYTYSJÄRJESTELMÄT 311
